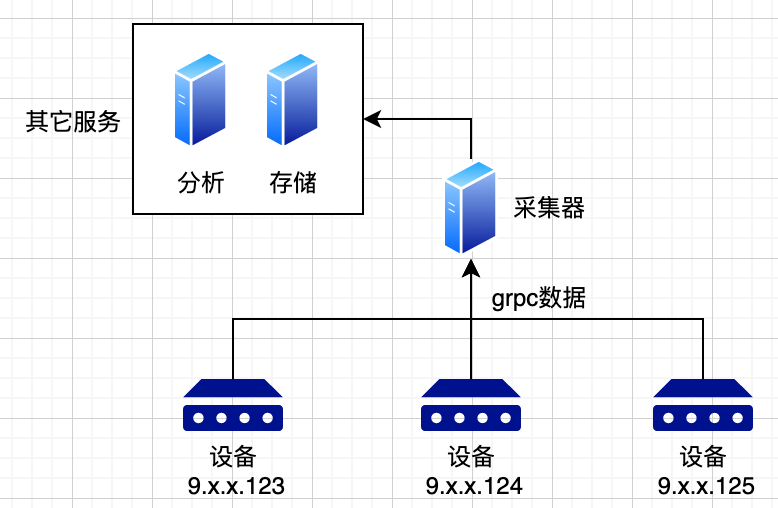

巧用布隆过滤器提取数据摘要 ## 概览 在telemetry采集中，由于数据量极大，一般采用分布式架构；使用消息队列来进行各系统的解耦。有系统如下：  1. 设备将各类数据上报给采集器，采集器充当格式转换的角色。将各类不同的设备数据转换为统一的格式。 2. 采集器将数据写入到消息队列中，后端的其它服务，如“分析”，“告警”等服务从消息队列中取数据，进行相关的实际业务。 采集器转换后的的统一格式如下： ``` syntax = "proto3"; package talos.talosdata; message Head { uint64 time = 1; string ip = 2; // 机器的IP // ....... } message TalosAttrData { Head head = 1; bytes data = 2; } ``` 其中，`bytes data`数据，可以再次解包为下列格式的数组： ``` message Data { int32 attr_id = 1; // 申请的指标ID string attr_name = 2; // 对应的指标名 float value = 3; // ...... } ``` ## 问题：后端分析系统资源浪费 因为是通用的采集系统，不方便感知具体的业务。所有类型的消息都会写入到同一个消息队列。 假设后端业务系统有`告警`服务，它只关注 `attr_id = 10001`的数据。它需要消费整个消息队列中的数据并对每条数据进行判断是否为目标数据。 伪代码如下： ``` kafkaMsg := kafka.Recv() // 一次解包 baseData := new(TalosAttrData) proto.Unmarshal(kafkaMsg.Bytes(), baseData) // 二次解包 dataArr := make(DataArr, 0) proto.Unmarshal(baseData.Data, &dataArr) for _, data := range dataArr { if data.AttrId == 10001{ // do sth } } ``` 事实上，`10001`的消息，可能只占整个消息数的1%，但用户系统需要解出遍历所有数据。这显然不合理。 上述问题的产生，主要是两个原因： 1. 所有类型的数据不区别的放在同一个消息队列topic中，这是主要矛盾。 2. 关键信息`attr_id`必须解出最深层次的包体才能获取。 解决第一个问题，实质上需要引入**消息精细化分发**的能力，也就是`按需订阅`系统。因为在实作中考虑到扩展性和运维，几乎不可能为每种类型的`attr_id`分配过于精细的消息队列topic。这个地方的细节很多，但不是本文重点，暂时不表。 要解决第二个问题，假设在不解析`bytes data = 2;`就能判定这个数据中是否有目标的数据，则可以避免第二次解包。 ## 解法：为每条消息新增摘要字段 上文指出，每条消息还有一个`head`字段，在第一次解包时，就可解出： ``` message Head { uint64 time = 1; string ip = 2; // 机器的IP // ....... } ``` 如需判定某内容是否存在于一个集合，很显然应该使用布隆过滤器。 ### 什么是布隆过滤器 布隆过滤器非常的简单，不了解的朋友需要先看看这篇文章：https://blog.csdn.net/zhanjia/article/details/109313475 假设使用8bit作为bloom filter的存储，有两个任意的hash函数（比如md5/sha256） 初始情况下，8位为0。 ``` 0000 0000 ``` 输入为`hello`，假设对`hello`取第一次hash: `hash1("hello") % 8 = 7`，将存储的第7位置1: ``` 1000 0000 ``` 同样对`hello`取第二次hash：`hash2("hello") % 8 = 3`，将存储的第3位置为1: ``` 1000 1000 ``` 如果要判定`hello`是否在bloom filter的存储中，则只需要检查第3/7位是否是1，因为hello的两次hash的结果是已知的： ``` assert bloomData & b10001000 == b10001000 ``` 显然：假设第3、7位都为1，则hello可能存在于bloom filter中，如果任意一位不为1，则hello一定不在bloom filter中。 bloom filter的优势在于： 1. 使用**很少的存储**表示一个集合（在本例中是一个uint64） 2. 判定（与bit位相比）较多的数据“一定不存在于”或“可能存在于”这个集合中。 ### 提取摘要 一般布隆过滤器的用法是利用一个超大的集合来判定海量数据是否存在，比如爬虫使用一个N长的布隆过滤器，来判定海量的url是否已经遍历过。 但本文反其道而行之，为每条数据附加短小的消息摘要，然后在业务方判定摘要是否满足条件。 1. 在`head`消息体中，新增filter字段： ``` message Head { uint64 time = 1; string ip = 2; // 机器的IP // ....... uint64 filter = 10; // bloom过滤字段 } ``` 2. 有函数如下，可以将任意消息提取摘要，并放置在uint64中。在这里hash1是md5，hash2是sha256算法。用其它的hash算法也可。 // SetBloomUInt64 用一个uint64做bloom过滤器的存储，给msg做摘要提取并设置到origin中，返回值为被设置后的值 func SetBloomUInt64(origin uint64, msg []byte) uint64 { origin = origin | 1<<(hash1(msg)%64) origin = origin | 1<<(hash2(msg)%64) return origin } func hash1(msg []byte) uint32 { hash := md5.New() hash.Write(msg) bts := hash.Sum(nil) return crc32.ChecksumIEEE(bts) } func hash2(msg []byte) uint32 { hash := sha256.New() hash.Write(msg) bts := hash.Sum(nil) return crc32.ChecksumIEEE(bts) } 3. 在采集器格式转换的时候，将每条消息的`attr_id`都提取摘要，循环放在`head.filter`字段中。这个摘要可以在后续被所有的业务用上。 // 提取bloom摘要 var filter uint64 for _, v := range data { bs := make([]byte, 4) binary.LittleEndian.PutUint32(bs, uint32(v.AttrId)) filter = bloom.SetBloomUInt64(filter, bs) // bloom过滤器算法保证了设置重复的摘要不影响结果 } result.Head.Filter = filter 4. 关键步骤，后续的业务方可根据filter字段，在解析出head后，就粗略判定这条消息是否包含目标数据，这样就不需要进行二次的data解析和遍历： func blAttrID(attrID uint32) uint64 { bts := make([]byte, 4) binary.LittleEndian.PutUint32(bts, uint32(attrID)) return bloom.SetBloomUInt64(0, bts) } var bl10001 = blAttrID(10001) // 将10001转换为origin为0的，经过bloom过滤器处理后的数据 // ... filter := talosData.Head.Filter if filter&bl10001 == bl10001{ //do sth } ### 为什么能这样 通过bloom过滤器，每条消息的`head`都包含了`[]data`的所有`attr_id`的摘要。这基于下面的假设： 1. 同一个消息中包含的`attr_id`的类型不能过多。根据文献，假设使用uint64作为过滤器的长度，当hash函数的个数为2，`attr_id`的种类为10，则误算率为0.08；如果种类为20，则误算率为0.2。 2. 误算率指：判定数据包含在摘要中，但实际数据不存在。假设判定数据在摘要中不存在，则数据一定不存在。所以误算率并不会造成逻辑错误，充其量会多一些冗余的计算。 通过这一个小小的优化，在生产端增加一些计算，就可以为后续所有的业务提供服务。业务可以在一次**uint64取或**的时间内，判定整个数据是否符合要求。减轻业务系统的压力。 来自 大脸猪 写于 2022-06-20 14:15 -- 更新于2022-06-22 13:42 -- 0 条评论
